Тестер для перевірки герметичності прокладки головки блоку циліндрів з перехідниками QS30187A (з рідиною)

Тестер QUATROS QS30187A дозволяє легко діагностувати та швидко виявляти пошкодження прокладки головки блоку циліндрів. У разі пошкодження прокладки головки блоку циліндрів або ГБЦ, частина вихлопних газів, у тому числі СО2 йде у систему охолодження.

   Принцип роботи приладу ґрунтується на вимірюванні вмісту СО2 у системі охолодження. Реакційна рідина у випробувальній камері реагуватиме з газами із системи охолодження і т. д. підвищений вміст CO2 змінить колір. Двокамерна конструкція приладу (з фільтром між камерами) допускає поділ  залишки у першому відділенні (наприклад, краплі холодоагенту), які можуть негативно вплинути на результат тесту.

• Пристрій для вимірювання герметичності прокладання головки блоку циліндрів. (має дві камери C і D, розділені фільтром, та універсальне з'єднання до кришки радіатора F)
• Ручний насос для відкачування газу із системи охолодження А та В,
• Місткість з реакційною рідиною
• Порожній контейнер для використаної рідини (реакційна рідина, якщо вона не змінила колір, може бути використана кілька разів, за умови, що вона не просочилася в
• охолоджуюча рідина до нього)
• З'єднання закінчується швидкороз'ємним з'єднанням (E), що забезпечує щільне з'єднання і, отже, більш точний вимір,

Комплект із трьох перехідників:

• R123: Mercedes-Benz, GM (Buick) та Jeep
• R134: Peugeot, Subaru, Chrysler, Acura, GM (Nova, Spectrum, Sprint), Mitsubishi, Nissan, Mazda, Toyota, Infiniti, Geo, Suzuki, Isuzu, Ford.
• R125: Honda, Toyota, Suzuki, Mitsubishi, Chrysler та Acura.

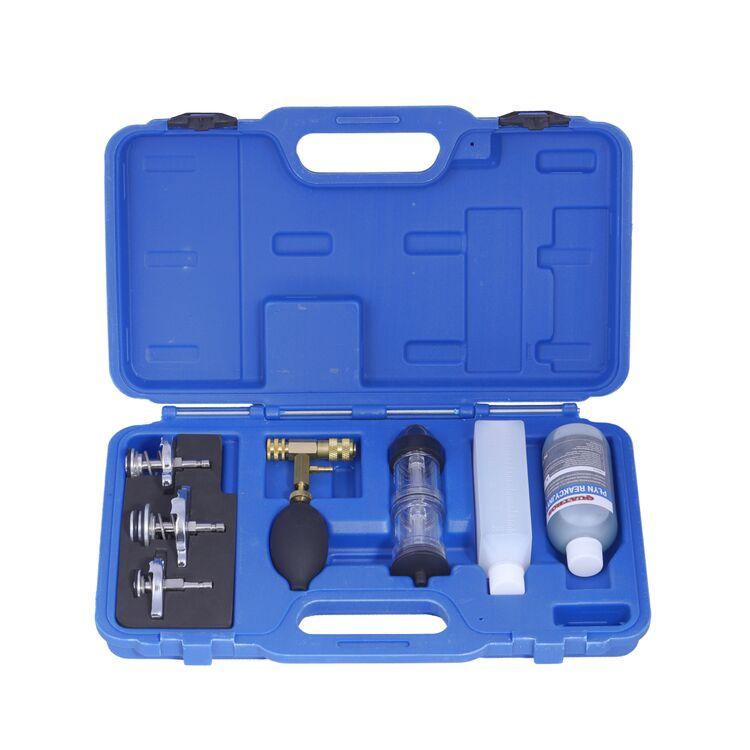

- Весь комплект у зручній валізці.

Принц роботи:

1. Заповніть верхню камеру реакційної рідини до рівня, зазначеного на камері.
2. Зніміть кришку заливної горловини охолоджувальної рідини та запустіть двигун.
3. У разі появи пари охолоджувальної рідини встановіть прилад на місце кришки заливної горловини охолоджуючої рідини. Перевірте герметичність з'єднання (мал. 2).
4. Як тільки пари охолоджуючої рідини з'являться в нижній камері, злегка всмоктати пару у верхню камеру за допомогою віджимання (А).
5. Зміна кольору реакційної рідини на жовтий з появою бульбашок газу вказує на пошкодження прокладки головки блоку циліндрів або пошкодження голови.
6. Після завершення випробувань вимкніть двигун та обережно розберіть прилад. Зніміть верхню камеру та закачайте свіжий повітря в камеру. Коли рідина змішується з повітрям, вона повертається до свого колишнього кольору.

• Використану рідину можна використовувати повторно. використовується, якщо він повернувся до свого початкового кольору.

ОБЕРЕЖНО!

• Під час перевірки температура радіатора дуже висока, будьте особливо уважні!
• Реакційна рідина може спричинити подразнення шкіри та очей. У разі потрапляння рідини на шкіру або очі промити великою кількістю води.
• Використовувати захисні окуляри.
• У автомобілях без розширювального бачка вимір проводиться безпосередньо через кришку радіатора. У такому разі
• Перед перевіркою рекомендується налити близько 1/10 об'єму рідини, що охолоджує. Рідину слід долити після завершення огляду.
• У таких випадках рекомендується використовувати перехідники, що входять до комплекту.
