Сучасна технологія заряджання PWM з використанням MCU

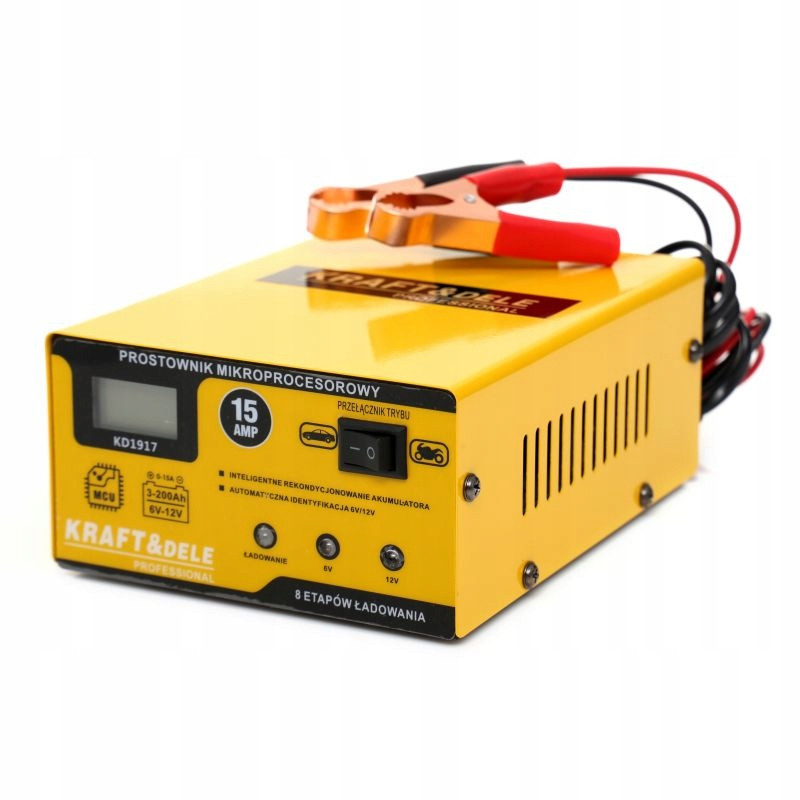

Інтелектуальний зарядний пристрій KD1917 від Kraft&Dele - це перший на ринку зарядний пристрій з мікропроцесорною системою управління в технології PWM з можливістю заряджання акумуляторів 6 і 12 В, який інтелектуально і спеціально підбирає відповідні параметри, роблячи ваш розряджений і запущений акумулятор.

Інтелектуальне   відновлення батареї здійснюється шляхом безперервного тестування системи та перемикання зарядки в 4 режимах (   постійна напруга, постійний струм, модуляція безперервного заряду, модуляція заряду, що плаває   ).

Заряджання в   інтелектуальному (SMART) або швидкому (FAST)   режимі не вимагає вашої уваги, оскільки всі програми, що контролюють процес заряджання, були дуже ретельно розроблені для відповідних типів акумуляторів та їх номінальних напруг, щоб якомога точніше привести їх до ідеального стану. наскільки це можливо.   У моделі KD1917 система автоматичного визначення напруги 6 В/12 не вимагає від користувача установки відповідного значення на панелі управління.

ШІМ (широтно-імпульсна модуляція)   - метод регулювання сигналу струму або напруги з постійною амплітудою та частотою, що полягає у зміні наповнення сигналу.   Система ШІМ живить пристрій безпосередньо або через фільтр нижніх частот, що згладжує зміни електричного струму та напруги.

Відображення параметрів заряджання   дозволяє додатково перевірити стан вашої батареї.   Великий дисплей інформує про поточний струм, режим заряджання та поточну напругу батареї.   Крім того, ви можете бачити стан заряду у вигляді відсотків.

Дуже висока ефективність заряджання при позитивних температурах.   Використовуючи розширене управління процесами зарядки, ККД випрямляча становить 98%, що робить його незрівнянним із традиційними типами зарядних пристроїв без такої технології.

8-ступінчаста зарядка

• ЕТАП 1: ДІАГНОСТИКА   : аналіз акумулятора, стану його заряду та правильності з'єднань між акумулятором та випрямлячем.
• ЕТАП 2: ДЕСУЛЬФАТ   : розпізнавання сульфатованого акумулятора, низьковольтна, сильноточна імпульсна зарядка видаляє сульфат із пластин акумулятора, відновлюючи його початкову ємність.
• ЕТАП 3: АНАЛІЗ   : перевірка того, чи не пошкоджена батарея і чи може вона прийняти зарядний струм - запобігає зарядженню пошкодженої батареї.
• ЕТАП 4: М'ЯКИЙ СТАРТ   : якщо акумулятор не пошкоджений, він починає заряджатися відносно низьким струмом (близько 15%), поступово збільшуючи його значення.
• ЕТАП 5: ОСНОВНА ЗАРЯДКА   : заряджання максимальним струмом постійної сили, з автоматично регульованим значенням залежно від рівня заряду батареї, до досягнення 80% ємності батареї.
• КРОК 6: КІНЦЕВА ЗАРЯДКА   : заряджання струмом, що зменшується, і постійною напругою до досягнення 100% ємності акумулятора.
• КРОК 7: АНАЛІЗ   : тест заряду батареї тривалістю близько 2 хвилин – якщо рівень заряду батареї не знижується після припинення заряджання, процес заряджання завершено.
• КРОК 8: ІМПУЛЬСНИЙ   : Контроль напруги батареї та підтримання оптимального заряду на рівні 95-100% ємності за допомогою імпульсів зарядного струму.

  Управління MCU (мікропроцесор)

  Функції безпеки

• Захист   від перенапруги - захист спрацьовує, коли зарядна напруга встановлюється відмінним від виявленого параметра.
• Функція діагностики акумулятора   Зарядний пристрій постійно відстежує стан акумулятора.
• Захист від перегріву:   коли температура зарядного пристрою перевищує 150°C, зарядний пристрій припиняє заряджання.   Коли температура знижується до 80°C або зарядний пристрій вимикається приблизно на 10 хвилин, акумулятор можна знову зарядити після закінчення цього часу.
• Захист від короткого замикання:   коли відбувається коротке замикання, воно автоматично зупиняється.   Про це свідчить довгий звуковий сигнал.   Просто акуратно підключіть зарядний пристрій, і він автоматично перезарядиться.
• Захист від зворотного підключення:   коли клеми (+/-) підключені у зворотному напрямку помилково, зарядний пристрій подасть уривчастий довгий звуковий сигнал.   Як тільки затискачі будуть правильно підключені, він перезарядиться.

Інтелектуальні режими роботи

Переваги мікропроцесорного керування

• Постійна напруга:   використовує постійну напругу для заряджання акумулятора, перевіряючи, чи не надто високий зарядний струм, і зменшуючи його в процесі.
• Постійний струм   :   вказує на те, що напруга батареї нижче встановленої напруги зарядного пристрою, але зарядний пристрій підтримуватиме постійний струм заряду батареї.
• Модуляція безперервного заряду:   коли напруга батареї близька до номінальної напруги, а зарядний струм вже низький до встановленого струму, він переключиться на модуляцію заряду, що плаває.   Це означає, що батарея заряджена, але постійно перевіряється на наявність перепадів напруги і автоматично заряджається змінним струмом.
• Плаваюча модуляція заряду:   в цьому режимі батарея буде повністю заряджена.

Технічні характеристики:

• Торгова марка: Kraft&Dele
• номінальна напруга: 230 В/50 Гц
• напруга батареї, що підтримується: 6 В / 12 В (імпульсний динамічний)
• ємність акумулятора 6В/12В: 6Ач - 200Ач
• зарядний струм: 0А - 15А
• робоча температура: -30°C - 50°C
• ефективність: 98%
• підтримує батареї: VRLA, WET, GEL, EFB, AGM
• вбудований вентилятор, керований MCU
• вага нетто: 0,9 кг
• довжина шнура живлення: 136см
• довжина "+" та "-" проводів: 120см
